Ponha três tigelas japonesas lado a lado — um prato de celadon da cor do jade pálido, uma tigela de chá de tenmoku preto profundo, um prato de Oribe num verde brilhante — e é fácil supor que você está olhando para três materiais diferentes. Muitas vezes não está. As peças podem partir de argilas aparentadas e do mesmo punhado de ingredientes. O que as separa é um esmalte, e um esmalte é mais legível do que parece.
Duas perguntas decifram a maior parte: qual metal coloriu o esmalte e o forno queimou rico em oxigênio ou privado dele. Aprenda esses dois eixos e você pode parar de decorar uma lista de nomes e começar a raciocinar a partir da superfície de trás para frente.
O que um esmalte é de fato
Um esmalte é uma fina camada de vidro fundida sobre a argila. Seu esqueleto é a sílica (SiO₂), o mesmo formador de vidro de uma vidraça — mas a sílica sozinha não derrete até bem além dos 1.700°C, muito mais quente que um forno de cerâmica. Então os oleiros acrescentam um fundente — óxidos de sódio, potássio, cálcio ou boro, entregues na prática como cinza de madeira, feldspato ou cal — para arrastar o ponto de fusão para uma faixa alcançável. Um terceiro ingrediente, a alumina (Al₂O₃), engrossa o fundido para que ele se agarre à peça em vez de escorrer, e sua proporção em relação à sílica define o acabamento: cerca de 1:5 sai fosco, 1:8 brilhante. Formador de vidro, fundente, estabilizante — esse é todo o chassi. Todo o resto é cor.
O mapa de dois eixos
A cor vem sobretudo de um óxido metálico dissolvido nesse vidro. A reviravolta que torna os esmaltes japoneses dignos de mapeamento é que o mesmo metal dá cores diferentes conforme o ar do forno.

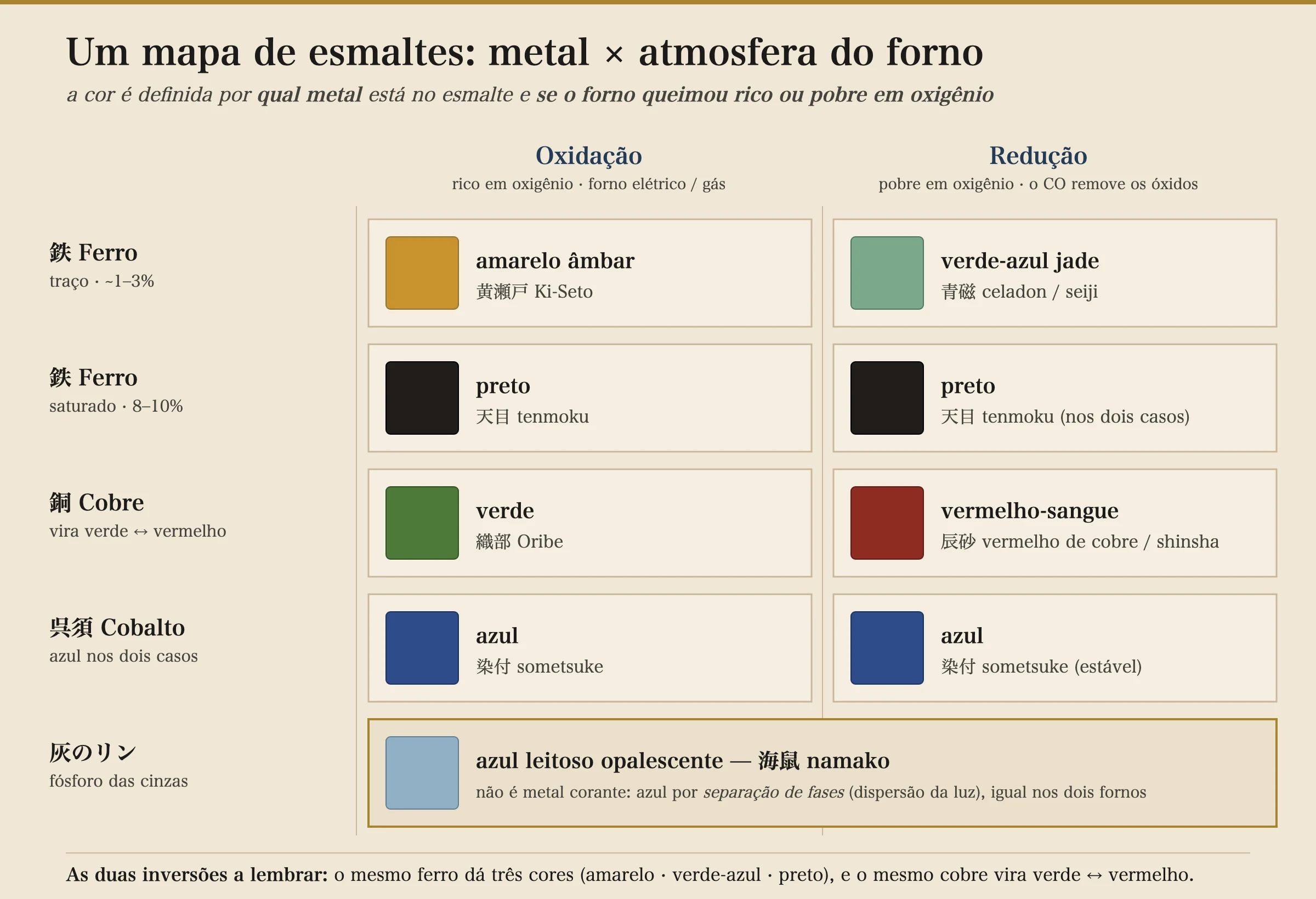

Uma queima de oxidação é rica em oxigênio — o padrão de um forno elétrico ou a gás. Uma queima de redução é privada de oxigênio: o combustível queima de forma incompleta e libera monóxido de carbono, que arranca de volta o oxigênio dos óxidos metálicos do esmalte e inverte sua cor. Como diz a Musubi Kiln, o óxido de ferro "produz tipicamente do amarelo ao marrom ou preto com queima de oxidação, mas tons azulados com redução", enquanto o óxido de cobre "produz uma cor verde na queima de oxidação e uma cor vermelha em redução". Essa única frase é a grade inteira:
Duas inversões carregam a ideia inteira. O ferro é um único metal que faz três cores. Um traço dele (cerca de 1–3%) queimado em redução dá ao celadon seu verde-azulado; o mesmo traço em oxidação dá um âmbar quente; sature o esmalte a 8–10% de ferro e ele fica preto. O cobre alterna entre verde e vermelho — o verde do Oribe em oxidação, um vermelho-sangue em redução — de modo que duas peças do mesmo verde podem estar assim por motivos completamente diferentes. O cobalto é a exceção que confirma a regra: ele mantém seu azul não importa como o forno queime, que é exatamente por que se tornou o pigmento confiável para o sometsuke pintado sob vidrado (veja nosso guia sobre porcelana de Arita e Imari).
Lendo os esmaltes clássicos na grade
O esmalte de cinza (haiyū) é o tronco de toda a árvore. Os primeiros esmaltes foram um acidente: numa longa queima a lenha, a cinza do pinho em chamas se assentava sobre as peças e derretia em vidro — ninguém o aplicava. A antiga cerâmica Sue do Japão mostra esse esmalte natural já no fim do século VI, e no século IX os oleiros dos fornos de Sanage, perto da atual Nagoya, deliberadamente misturavam cinza a um esmalte e o pincelavam. A cinza é sobretudo óxido de cálcio e potássio — puro fundente — então ela queima verde-azulada em redução e amarelo-marrom em oxidação por volta de 1.250–1.300°C. Essa mesma cinza levada pelo vento é o que ainda escreve a superfície da cerâmica de Bizen sem esmalte.
O celadon (青磁, seiji) é o caso ferro-mais-redução em sua forma mais refinada — uma tentativa, historicamente, de fazer a argila imitar o jade. Os fornos chineses de Yue fizeram os celadons mais antigos, e os fornos Longquan dos Song do Sul o transformaram numa famosa exportação; os oleiros Goryeo da Coreia (918–1392) o levaram em sua própria direção incrustada. A química é exata: a redução converte o ferro férrico em ferroso (Fe₂O₃ → FeO), e a Wikipédia observa que o ponto ideal é estreito — "óxido de ferro de menos causa uma cor azul… de mais dá oliva e por fim preto; a quantidade certa fica entre 0,75% e 2,5%". (O nome é um apelido europeu, muito provavelmente em referência a Céladon, um pastor de fitas verde-pálidas de um romance francês de 1627.)
O tenmoku (天目) é a ponta extrema dessa mesma escala de ferro — um esmalte saturado a 8–10% de ferro, que é por que ele parece preto. O nome vem do Monte Tianmu, na China, onde monges zen coletavam as tigelas de chá com esmalte de ferro dos fornos Jian em Fujian; elas eram queimadas em oxidação perto de 1.300°C com um fundente de cinza de madeira. O resfriamento, não só o aquecimento, arremata o efeito: desacelere-o e o ferro se cristaliza nas finas listras chamadas nogime ("pelo de lebre") ou nos discos prateados de yuteki ("mancha de óleo"). O ápice do tipo é o tenmoku yōhen, que muda por cores de arco-íris quando você o inclina — e aqui a honestidade é exigida. As três tigelas yōhen completas que restam no mundo são todas Tesouros Nacionais japoneses — nenhuma completa sobrevive na China, apenas fragmentos escavados — e como o efeito era feito ainda não se compreende. Em 1406, o imperador Ming Yongle enviou dez tigelas Jian ao xógum Ashikaga Yoshimitsu; essa é a estima que este esmalte preto carregava.
Os quatro esmaltes de Mino mostram o mapa inteiro dentro de um só lugar e época — o boom dos utensílios de chá da era Momoyama, nos fornos de Mino, em Gifu, que ainda fazem cerca de metade das cerâmicas do Japão hoje. O Shino é o primeiro esmalte branco do Japão, feito de feldspato quase sozinho; aplicado grosso, sai leitoso, com rubores escarlates de hi-iro e uma superfície pontilhada de yuzuhada ("pele de cidra"), e o Shino pintado (e-Shino) é contado como a primeira cerâmica japonesa decorada. O Oribe, batizado em homenagem ao guerreiro-mestre de chá Furuta Oribe (1544–1615), é cinza de planta mais cobre queimado em oxidação — o caso do verde de cobre, sobre formas deliberadamente deformadas. O Ki-Seto é a mesma cinza de planta com 1–3% de ferro, queimado em oxidação para um amarelo âmbar — literalmente o ferro do celadon sob o ar oposto. O Setoguro é um esmalte de ferro puxado do forno em brasa e resfriado bruscamente (hikidashi) para trancar um preto fosco. Branco, verde, amarelo, preto — uma argila, quatro esmaltes, separados inteiramente por fundente, metal e fogo.
Um esmalte fica totalmente fora da grade dos metais. O esmalte namako ("pepino-do-mar") tira seu azul leitoso e opalescente não de um metal colorante, mas da estrutura: o fósforo, carregado na cinza de palha de arroz, rompe a rede de sílica de modo que gotículas de um segundo vidro se separam dentro do primeiro, e essas gotículas em nanoescala dispersam a luz azul. É azul do jeito que o céu é azul, por física em vez de pigmento — um animal diferente do azul-cobalto do sometsuke.
Lendo sua própria peça
A recompensa é que agora você pode rodar o mapa ao contrário. Um verde-azulado suave e translúcido quase certamente significa um traço de ferro reduzido no forno — celadon. Uma tigela de chá preta e densa é ferro saturado no topo da escala. Um verde brilhante e lustroso é cobre num fogo rico em oxigênio; um vermelho-sangue na mesma receita significa que o fogo foi privado. Um âmbar quente e um verde-jade podem ser o mesmo ferro, separados apenas pelo ar. Nada disso exige um laboratório — só as duas perguntas, metal e atmosfera, que cada uma dessas superfícies está discretamente respondendo. Para saber onde esses esmaltes se situam na fabricação, veja como a cerâmica japonesa é feita; para os corpos de argila por baixo deles, grês versus porcelana.
