तीन जापानी कटोरे अगल-बगल रख दीजिए — हल्के जेड रंग की एक सेलाडॉन (celadon) तश्तरी, गहरे तेनमोकु (tenmoku) काले रंग का एक चाय का कटोरा, चमकदार हरे रंग की एक ओरिबे (Oribe) प्लेट — तो मान लेना आसान है कि आप तीन अलग-अलग सामग्रियाँ देख रहे हैं। अक्सर ऐसा नहीं होता। बर्तन आपस में बहुत मिलती-जुलती मिट्टी और उन्हीं मुट्ठी भर सामग्रियों से शुरू हो सकते हैं। जो उन्हें बाँटता है वह है ग्लेज़, और ग्लेज़ दिखने से कहीं ज़्यादा पढ़ने लायक होती है।
दो सवाल इसका ज़्यादातर हिस्सा खोल देते हैं: किस धातु ने ग्लेज़ को रंग दिया, और भट्टी ऑक्सीजन से भरपूर जली या ऑक्सीजन की भूखी। ये दो धुरियाँ सीख लीजिए और आप नामों की सूची रटना छोड़कर सतह से पीछे की ओर तर्क करना शुरू कर सकते हैं।
ग्लेज़ असल में है क्या
ग्लेज़ काँच की एक पतली परत है जो मिट्टी पर पिघलकर जुड़ जाती है। इसका ढाँचा सिलिका (SiO₂) है, वही काँच बनाने वाला तत्व जो खिड़की के शीशे में होता है — पर अकेली सिलिका 1,700°C से भी काफ़ी ऊपर तक नहीं पिघलती, जो किसी भी बर्तन भट्टी से कहीं ज़्यादा गर्म है। तो कुम्हार एक फ़्लक्स मिलाते हैं — सोडा, पोटाश, कैल्शियम या बोरॉन के ऑक्साइड, जो व्यवहार में लकड़ी की राख, फेल्डस्पार या चूने के रूप में आते हैं — ताकि पिघलने का तापमान पहुँच के भीतर खींच लाया जाए। एक तीसरा घटक, एल्युमिना (Al₂O₃), पिघलाव को गाढ़ा करता है ताकि वह बहकर गिरने के बजाय बर्तन से चिपका रहे, और सिलिका से इसका अनुपात फ़िनिश तय करता है: मोटे तौर पर 1:5 मैट निकलता है, 1:8 चमकदार। काँच बनाने वाला, फ़्लक्स, स्थिरक — पूरा ढाँचा यही है। बाकी सब रंग है।
दो-धुरी वाला नक्शा
रंग ज़्यादातर उस काँच में घुले एक धातु ऑक्साइड से आता है। जो पेच जापानी ग्लेज़ों को नक्शे पर बैठाने लायक बनाता है वह यह है कि वही धातु भट्टी की हवा के हिसाब से अलग-अलग रंग देती है।

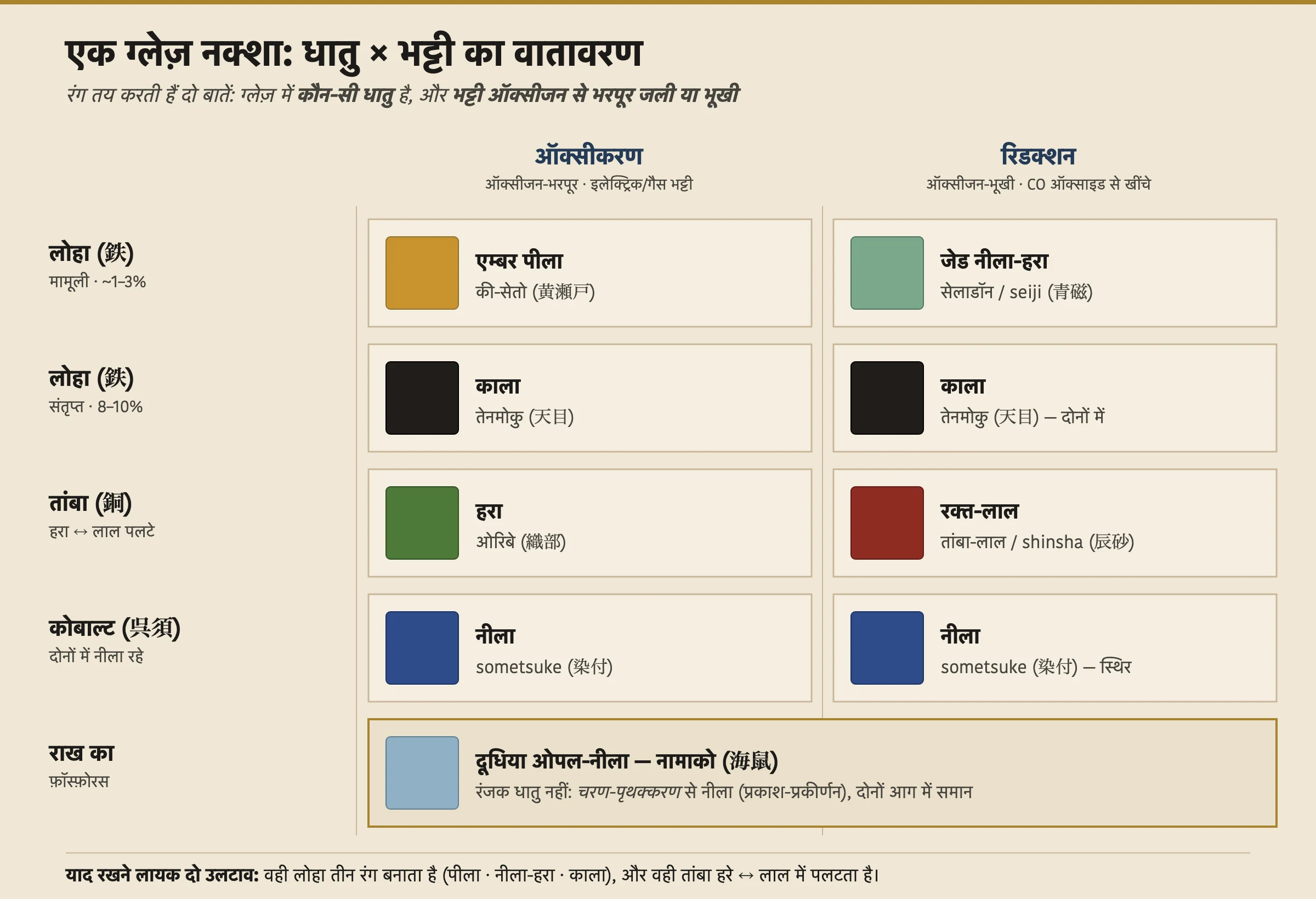

एक ऑक्सीकरण फ़ायरिंग ऑक्सीजन-भरपूर होती है — इलेक्ट्रिक या गैस भट्टी की डिफ़ॉल्ट। एक रिडक्शन फ़ायरिंग ऑक्सीजन-भूखी होती है: ईंधन अधूरा जलता है और कार्बन मोनोऑक्साइड छोड़ता है, जो ग्लेज़ में मौजूद धातु ऑक्साइडों से ऑक्सीजन वापस खींच लेती है और उनका रंग पलट देती है। जैसा Musubi Kiln कहता है, लोहे का ऑक्साइड "ऑक्सीकरण फ़ायरिंग में आम तौर पर पीले से भूरे या काले रंग देता है, पर रिडक्शन में नीले रंगत," जबकि तांबे का ऑक्साइड "ऑक्सीकरण फ़ायरिंग में हरा रंग देता है और रिडक्शन में लाल रंग।" वह एक वाक्य ही पूरा ग्रिड है:
दो उलटाव पूरे विचार को संभालते हैं। लोहा अकेली एक धातु है जो तीन रंग बनाता है। इसकी मामूली मात्रा (करीब 1–3%) रिडक्शन में जली तो सेलाडॉन को उसका नीला-हरा देती है; वही मात्रा ऑक्सीकरण में एक गर्म एम्बर देती है; ग्लेज़ को 8–10% लोहे तक संतृप्त कर दीजिए तो वह काली हो जाती है। तांबा हरे और लाल के बीच पलटता है — ऑक्सीकरण में ओरिबे का हरा, रिडक्शन में एक रक्त-लाल — तो एक ही हरे रंग के दो बर्तन बिलकुल अलग-अलग कारणों से वैसे हो सकते हैं। कोबाल्ट वह अपवाद है जो नियम को सिद्ध करता है: भट्टी चाहे जैसे जले, वह अपना नीला थामे रखता है, और ठीक इसीलिए वह चित्रित sometsuke अंडरग्लेज़ के लिए भरोसेमंद रंजक बन गया (देखें अरिता और इमारी पोर्सलेन पर हमारी गाइड)।
ग्रिड से क्लासिक ग्लेज़ पढ़ना
राख ग्लेज़ (haiyū) पूरे पेड़ का तना है। पहली ग्लेज़ एक दुर्घटना थीं: एक लंबी लकड़ी की फ़ायरिंग में, जलते चीड़ की राख बर्तनों पर बैठकर काँच में पिघल जाती थी — किसी ने उसे लगाया नहीं। जापान के प्राचीन सुए (Sue) बर्तन 6वीं सदी के अंत तक यह प्राकृतिक ग्लेज़ दिखाते हैं, और 9वीं सदी तक आधुनिक नागोया के पास सानागे (Sanage) भट्टियों के कुम्हार जान-बूझकर राख को ग्लेज़ में मिलाकर बुरुश से लगा रहे थे। राख ज़्यादातर कैल्शियम और पोटैशियम ऑक्साइड है — शुद्ध फ़्लक्स — इसलिए वह करीब 1,250–1,300°C पर रिडक्शन में नीली-हरी और ऑक्सीकरण में पीली-भूरी जलती है। वही हवा से उड़ी राख आज भी बिना ग्लेज़ वाले बिज़ेन (Bizen) बर्तन की सतह लिखती है।
सेलाडॉन (青磁, seiji) लोहे-और-रिडक्शन वाला मामला अपने सबसे परिष्कृत रूप में है — ऐतिहासिक रूप से मिट्टी से जेड की नकल करवाने की एक कोशिश। चीन की यूए (Yue) भट्टियों ने सबसे पुराने सेलाडॉन बनाए और दक्षिणी सुंग की लॉन्गक्वान (Longquan) भट्टियों ने इसे एक मशहूर निर्यात में बदल दिया; कोरिया के गोरयो (Goryeo) कुम्हारों (918–1392) ने इसे अपनी जड़ाईदार दिशा में ले गए। रसायन बिलकुल तय है: रिडक्शन फ़ेरिक लोहे को फ़ेरस में बदलता है (Fe₂O₃ → FeO), और Wikipedia बताता है कि सही जगह संकरी है — "बहुत कम लोहे का ऑक्साइड नीला रंग देता है… बहुत ज़्यादा जैतूनी और आख़िर में काला देता है; सही मात्रा 0.75% और 2.5% के बीच है।" (नाम एक यूरोपीय उपनाम है, संभवतः Céladon के नाम पर, जो 1627 के एक फ़्रांसीसी उपन्यास में हल्के-हरे फ़ीतों वाला एक गड़रिया था।)
तेनमोकु (天目) उसी लोहे के पैमाने का दूर वाला सिरा है — एक ग्लेज़ जो 8–10% लोहे तक संतृप्त है, इसीलिए वह काली पढ़ी जाती है। नाम चीन के तियानमु (Tianmu) पर्वत से आता है, जहाँ ज़ेन भिक्षुओं ने फ़ुजियान की जियान (Jian) भट्टियों के लोहे-ग्लेज़ वाले चाय के कटोरे इकट्ठा किए; वे लकड़ी-राख फ़्लक्स के साथ 1,300°C के आसपास ऑक्सीकरण में जलाए गए थे। सिर्फ़ गर्म करना नहीं, ठंडा करना भी असर को पूरा करता है: उसे धीमा कीजिए तो लोहा nogime (खरगोश की रोमछटा) कहलाने वाली महीन धारियों में या yuteki (तेल-बिंदु) की चाँदी-सी चकतियों में क्रिस्टल बना लेता है। इस किस्म का शिखर yōhen तेनमोकु है, जो झुकाने पर इंद्रधनुषी रंगों में बदलता है — और यहाँ ईमानदारी ज़रूरी है। दुनिया में बचे तीनों पूरे yōhen कटोरे सब जापानी राष्ट्रीय खज़ाने हैं — चीन में कोई पूरा नहीं बचा, सिर्फ़ खुदाई से मिले टुकड़े — और यह असर कैसे बनाया गया, आज भी समझ नहीं आया। 1406 में मिंग योंगले सम्राट ने दस जियान कटोरे शोगुन आशिकागा योशिमित्सु को भेजे; इसी सम्मान की यह काली ग्लेज़ हकदार थी।
मीनो (Mino) की चार ग्लेज़ एक ही जगह और समय के भीतर पूरा नक्शा दिखाती हैं — मोमोयामा युग का चाय-बर्तन उछाल, गिफ़ू की मीनो भट्टियों में जो आज भी जापान के लगभग आधे सिरेमिक बनाती हैं। शिनो (Shino) जापान की पहली सफ़ेद ग्लेज़ है, जो लगभग अकेले फेल्डस्पार से बनी है; मोटी लगाई जाए तो दूधिया निकलती है, लाल hi-iro लालिमा और गड्ढेदार yuzuhada ("सिट्रन की खाल") के साथ, और चित्रित शिनो (e-Shino) पहला सजाया हुआ जापानी बर्तन गिना जाता है। ओरिबे (Oribe), जिसका नाम योद्धा-चाय गुरु फ़ुरुता ओरिबे (Furuta Oribe, 1544–1615) पर है, पौधे की राख और तांबे को ऑक्सीकरण में जलाकर बनी है — तांबा-हरा वाला मामला, जान-बूझकर टेढ़ी बनाई आकृतियों पर। की-सेतो (Ki-Seto) वही पौधे की राख है जिसमें 1–3% लोहा है, एम्बर पीले के लिए ऑक्सीकरण में जली — अक्षरशः सेलाडॉन का लोहा विपरीत हवा के नीचे। सेतोगुरो (Setoguro) एक लोहे वाली ग्लेज़ है जिसे लाल-गर्म भट्टी से खींचकर बुझा दिया जाता है (hikidashi) ताकि एक मैट कालापन बँध जाए। सफ़ेद, हरा, पीला, काला — एक मिट्टी, चार ग्लेज़, पूरी तरह फ़्लक्स, धातु और आग से छँटी हुई।
एक ग्लेज़ धातु-ग्रिड से पूरी तरह बाहर बैठती है। नामाको (Namako, "समुद्री खीरा") ग्लेज़ अपना दूधिया नीला किसी रंजक धातु से नहीं, बल्कि संरचना से पाती है: चावल के पुआल की राख में आया फ़ॉस्फ़ोरस सिलिका के जाल को तोड़ देता है ताकि एक दूसरे काँच की बूँदें पहले के भीतर अलग हो जाएँ, और वे नैनो-पैमाने की बूँदें रोशनी को नीला बिखेरती हैं। यह उसी तरह नीला है जैसे आसमान नीला होता है, रंजक से नहीं बल्कि भौतिकी से — sometsuke के कोबाल्ट नीले से बिलकुल अलग जीव।
अपने टुकड़े को पढ़ना
फ़ायदा यह है कि अब आप नक्शे को उल्टा चला सकते हैं। एक मुलायम पारभासी नीला-हरा लगभग निश्चित रूप से भट्टी में रिड्यूस हुई लोहे की मामूली मात्रा का मतलब है — सेलाडॉन। एक घना काला चाय का कटोरा पैमाने के सबसे ऊपर तक संतृप्त लोहा है। एक चटख चमकदार हरा ऑक्सीजन-भरपूर आग में तांबा है; उसी नुस्ख़े पर एक रक्त-लाल का मतलब है कि आग भूखी थी। एक गर्म एम्बर और एक जेड हरा वही लोहा हो सकते हैं, सिर्फ़ हवा से बँटे हुए। इसके लिए किसी प्रयोगशाला की ज़रूरत नहीं — बस वे दो सवाल, धातु और वातावरण, जिनका जवाब इनमें से हर सतह चुपचाप दे रही है। ये ग्लेज़ बनाने की प्रक्रिया में कहाँ बैठती हैं, इसके लिए देखें जापानी बर्तन कैसे बनते हैं; इनके नीचे की मिट्टी की देहों के लिए, स्टोनवेयर बनाम पोर्सलेन।
