Stellen Sie drei japanische Schalen nebeneinander – einen Seladon-Teller in der Farbe blassen Jades, eine Teeschale von tiefem Tenmoku-Schwarz, einen Oribe-Teller in glänzendem Grün – und man nimmt leicht an, man sehe drei verschiedene Materialien. Oft tun Sie das nicht. Die Gefäße können von eng verwandtem Ton und derselben Handvoll Zutaten ausgehen. Was sie trennt, ist eine Glasur, und eine Glasur ist lesbarer, als sie aussieht.
Zwei Fragen entschlüsseln das meiste davon: welches Metall die Glasur färbte und ob der Ofen sauerstoffreich oder sauerstoffarm brannte. Lernen Sie diese zwei Achsen, und Sie können aufhören, eine Namensliste auswendig zu lernen, und anfangen, von der Oberfläche rückwärts zu schließen.
Was eine Glasur eigentlich ist
Eine Glasur ist ein dünner Überzug aus Glas, auf den Ton geschmolzen. Ihr Skelett ist Siliziumdioxid (SiO₂), derselbe Glasbildner wie eine Fensterscheibe – aber Siliziumdioxid allein schmilzt erst weit jenseits von 1.700 °C, viel heißer als ein Töpferofen. Also fügen Töpfer ein Flussmittel hinzu – Natron-, Kali-, Kalzium- oder Boroxide, in der Praxis geliefert als Holzasche, Feldspat oder Kalk –, um den Schmelzpunkt in Reichweite zu ziehen. Eine dritte Zutat, Aluminiumoxid (Al₂O₃), verdickt die Schmelze, sodass sie am Gefäß haftet, statt abzulaufen, und ihr Verhältnis zum Siliziumdioxid bestimmt die Oberfläche: etwa 1:5 kommt matt heraus, 1:8 glänzend. Glasbildner, Flussmittel, Stabilisator – das ist das ganze Chassis. Alles andere ist Farbe.
Die Zwei-Achsen-Karte
Farbe kommt hauptsächlich von einem Metalloxid, das in diesem Glas gelöst ist. Der Kniff, der japanische Glasuren kartierenswert macht, ist, dass dasselbe Metall je nach der Luft des Ofens verschiedene Farben gibt.

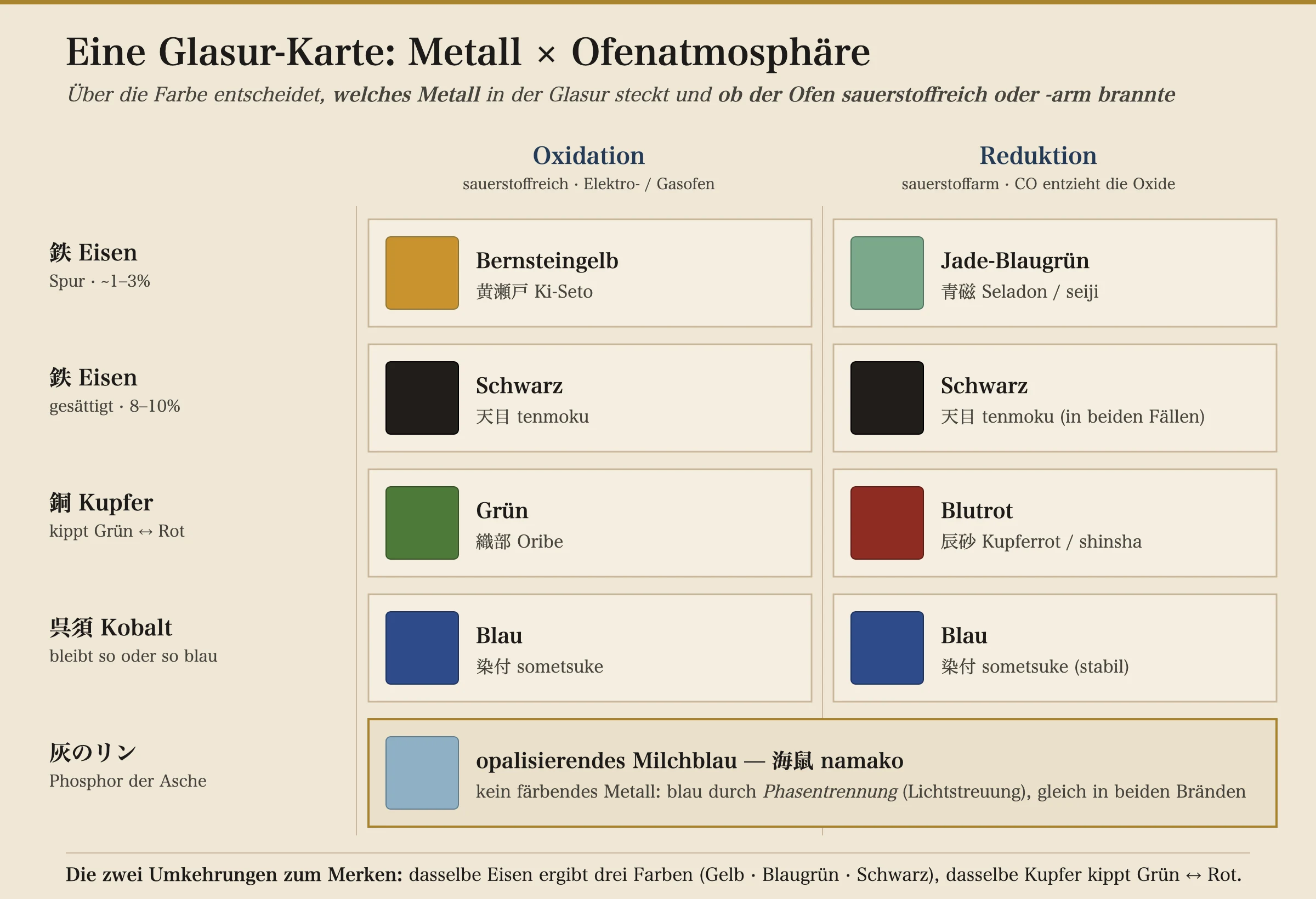

Ein Oxidationsbrand ist sauerstoffreich – der Standard eines Elektro- oder Gasofens. Ein Reduktionsbrand ist sauerstoffarm: Der Brennstoff verbrennt unvollständig und wirft Kohlenmonoxid ab, das den Metalloxiden in der Glasur Sauerstoff wieder entzieht und ihre Farbe umkippt. Wie Musubi Kiln es ausdrückt, erzeugt Eisenoxid "typischerweise Gelb bis Braun oder Schwarz bei Oxidationsbrand, aber bläuliche Töne bei Reduktion", während Kupferoxid "eine grüne Farbe bei Oxidationsbrand und eine rote Farbe bei Reduktion" erzeugt. Dieser eine Satz ist das ganze Raster:
Zwei Umkehrungen tragen die ganze Idee. Eisen ist ein einzelnes Metall, das drei Farben macht. Eine Spur davon (etwa 1–3 %), in Reduktion gebrannt, gibt Seladon sein Blaugrün; dieselbe Spur in Oxidation gibt ein warmes Bernstein; sättigen Sie die Glasur auf 8–10 % Eisen, und sie wird schwarz. Kupfer kippt zwischen Grün und Rot – Oribes Grün in Oxidation, ein Blutrot in Reduktion –, sodass zwei Gefäße im selben Grün aus völlig verschiedenen Gründen dort sein können. Kobalt ist die Ausnahme, die die Regel bestätigt: Es hält sein Blau, gleich wie der Ofen brennt, was genau der Grund ist, warum es zum verlässlichen Pigment für bemaltes Sometsuke-Unterglasur wurde (siehe unseren Leitfaden zu Arita- und Imari-Porzellan).
Die klassischen Glasuren vom Raster ablesen
Ascheglasur (Haiyū) ist der Stamm des ganzen Baumes. Die ersten Glasuren waren ein Zufall: In einem langen Holzbrand setzte sich Asche der brennenden Kiefer auf den Gefäßen ab und schmolz zu Glas – niemand trug sie auf. Japans antike Sue-Ware zeigt diese natürliche Glasur bis zum späten 6. Jahrhundert, und bis zum 9. Jahrhundert mischten Töpfer an den Sanage-Öfen nahe dem heutigen Nagoya bewusst Asche in eine Glasur und strichen sie auf. Asche ist meist Kalzium- und Kaliumoxid – reines Flussmittel –, also brennt sie blaugrün in Reduktion und gelbbraun in Oxidation bei etwa 1.250–1.300 °C. Genau diese windgetriebene Asche ist es, die noch immer die Oberfläche von unglasiertem Bizen-Ware schreibt.
Seladon (青磁, Seiji) ist der Eisen-plus-Reduktions-Fall in seiner verfeinertsten Form – historisch ein Versuch, Ton Jade nachahmen zu lassen. Die chinesischen Yue-Öfen machten die frühesten Seladone, und die Longquan-Öfen der Südlichen Song machten daraus einen berühmten Exportartikel; Koreas Goryeo-Töpfer (918–1392) führten es in ihre eigene eingelegte Richtung. Die Chemie ist genau: Reduktion wandelt dreiwertiges Eisen zu zweiwertigem (Fe₂O₃ → FeO), und Wikipedia bemerkt, der Sweet Spot sei eng – "zu wenig Eisenoxid verursacht eine blaue Farbe … zu viel gibt Oliv und schließlich Schwarz; die richtige Menge liegt zwischen 0,75 % und 2,5 %." (Der Name ist ein europäischer Spitzname, höchstwahrscheinlich nach Céladon, einem Schäfer in blassgrünen Bändern aus einem französischen Roman von 1627.)
Tenmoku (天目) ist das ferne Ende genau dieser Eisenskala – eine Glasur, auf 8–10 % Eisen gesättigt, weshalb sie schwarz liest. Der Name kommt vom Berg Tianmu in China, wo Zen-Mönche die eisenglasierten Teeschalen der Jian-Öfen in Fujian sammelten; diese wurden in Oxidation nahe 1.300 °C mit einem Holzasche-Flussmittel gebrannt. Das Abkühlen, nicht nur das Erhitzen, vollendet den Effekt: Verlangsamt man es, kristallisiert das Eisen in die feinen Streifen namens Nogime (Hasenfell) oder die silbrigen Scheiben von Yuteki (Ölfleck). Der Gipfel der Art ist Yōhen-Tenmoku, das durch Regenbogenfarben schimmert, wenn man es kippt – und hier ist Ehrlichkeit geboten. Die drei vollständigen Yōhen-Schalen, die noch auf der Welt sind, sind alle japanische Nationalschätze – keine vollständige überlebt in China, nur ausgegrabene Fragmente –, und wie der Effekt gemacht wurde, ist noch immer nicht verstanden. Im Jahr 1406 sandte der Ming-Yongle-Kaiser zehn Jian-Schalen an den Shogun Ashikaga Yoshimitsu; das ist die Wertschätzung, die diese schwarze Glasur trug.
Die vier Mino-Glasuren zeigen die ganze Karte innerhalb eines Ortes und einer Zeit – dem Teewaren-Boom der Momoyama-Ära, in den Mino-Öfen von Gifu, die noch heute etwa die Hälfte von Japans Keramik machen. Shino ist Japans erste weiße Glasur, fast allein aus Feldspat gemacht; dick aufgetragen kommt sie milchig heraus, mit scharlachroten Hi-iro-Flecken und einer narbigen Yuzuhada ("Zitronenhaut"), und bemaltes Shino (E-Shino) gilt als die erste dekorierte japanische Töpferei. Oribe, benannt nach dem Krieger-Teemeister Furuta Oribe (1544–1615), ist Pflanzenasche plus Kupfer, in Oxidation gebrannt – der Kupfergrün-Fall, auf bewusst verzogenen Formen. Ki-Seto ist dieselbe Pflanzenasche mit 1–3 % Eisen, in Oxidation für ein Bernsteingelb gebrannt – wörtlich Seladons Eisen unter der entgegengesetzten Luft. Setoguro ist eine Eisenglasur, aus dem rotglühenden Ofen gezogen und abgeschreckt (Hikidashi), um ein mattes Schwarz einzuschließen. Weiß, Grün, Gelb, Schwarz – ein Ton, vier Glasuren, ganz nach Flussmittel, Metall und Feuer sortiert.
Eine Glasur sitzt ganz außerhalb des Metallrasters. Namako ("Seegurke")-Glasur bezieht ihr milchig opaleszierendes Blau nicht von einem färbenden Metall, sondern von der Struktur: Phosphor, getragen in Reisstrohasche, bricht das Siliziumnetzwerk auf, sodass Tröpfchen eines zweiten Glases sich innerhalb des ersten abtrennen, und diese nanoskaligen Tröpfchen streuen Licht blau. Es ist blau, so wie der Himmel blau ist, durch Physik statt Pigment – ein anderes Tier als das Kobaltblau von Sometsuke.
Ihr eigenes Stück lesen
Der Lohn ist, dass Sie die Karte nun rückwärts laufen lassen können. Ein weiches durchscheinendes Blaugrün bedeutet fast sicher eine Spur Eisen, im Ofen reduziert – Seladon. Eine dichte schwarze Teeschale ist Eisen, auf die Spitze der Skala gesättigt. Ein helles glänzendes Grün ist Kupfer in einem sauerstoffreichen Feuer; ein Blutrot auf demselben Rezept bedeutet, dass das Feuer ausgehungert war. Ein warmes Bernstein und ein Jadegrün können dasselbe Eisen sein, allein durch die Luft getrennt. Nichts davon braucht ein Labor – nur die zwei Fragen, Metall und Atmosphäre, die jede einzelne dieser Oberflächen still beantwortet. Wo diese Glasuren im Machen sitzen, siehe wie japanische Keramik gemacht wird; für die Tonkörper unter ihnen, Steinzeug gegen Porzellan.
