Une simple jarre de Bizen non émaillée peut valoir plus cher qu'un bol de porcelaine blanche sans défaut, et la raison n'est pas l'argile — c'est le feu. Pourtant, presque toute céramique japonaise, d'un bol à thé brut à une assiette de Kutani peinte, repose sur une seule phrase : l'argile est façonnée molle, séchée dure, et cuite deux fois. La façon dont elle est formée, si elle est glacée ou non, quel four la finit — tout le reste se rattache à cette colonne vertébrale.
La colonne vertébrale : molle, puis deux fois par le feu
L'argile brute est affinée et pétrie à la main — une préparation qui relève en réalité de la sécurité. Le battage égalise l'humidité pour que la paroi se tourne et sèche sans se déformer et, surtout, chasse l'air emprisonné : une bulle piégée se dilate à la chaleur et peut fissurer ou faire éclater la pièce. La méthode japonaise est un pliage en spirale — le kikumomi (菊練り, « pétrissage chrysanthème »), nommé d'après le motif de pétales qu'il laisse.
La pièce est ensuite formée (voir plus bas), séchée jusqu'à dureté du cuir, puis tournée — pied et parois amincis à l'aide d'un kanna métallique (cette étape est le kezuri). Elle rencontre alors le feu. La cuisson de dégourdi (素焼き, suyaki) est délibérément basse, environ 800–900 °C (Kutani autour de 850 °C), transformant l'argile fragile en biscuit poreux et manipulable qui boit la glaçure uniformément au lieu de s'affaisser au trempage. Le décor peint se pose souvent ici, entre les deux cuissons.
Après le glaçage vient la cuisson principale (本焼き, honyaki), et celle-ci est brûlante — généralement 1 250–1 400 °C (Kutani 1 300–1 400 °C, de 15 à 20 heures). Elle vitrifie le corps et fait fondre la glaçure en verre. La porcelaine décorée ajoute une troisième cuisson basse (~800–900 °C) pour fixer ses émaux, si bien qu'une assiette peinte peut passer trois ou quatre fois au four — mais le cas courant reste basse pour figer, haute pour vitrifier.
Tour, main ou moule
Trois familles de façonnage, choisies selon la forme voulue :
- Le tournage (轆轤, rokuro) élève une motte en rotation en une paroi par la force du tour et la pression de la main ; il commence par le centrage et excelle aux formes rondes — bols, tasses, bouteilles.
- Le façonnage à la main (手びねり, tebineri) n'utilise pas de tour : pincer une boule ouverte, colombiner (himozukuri) des boudins d'argile, monter en plaques (tatara) à partir de feuilles étalées pour les assiettes et les formes angulaires, et le kurinuki, évidement d'un bloc plein.
- Le moulage presse ou coule l'argile en barbotine pour des formes reproductibles — la voie qu'emprunte une grande partie de la production, Kutani compris.
La glaçure est du verre, et c'est le feu qui choisit la couleur
Une glaçure (釉薬, yūyaku) n'est pas de la peinture mais une bouillie minérale — classiquement cendre de bois, feldspath, silice, un fondant et un colorant — qui ne devient vitreuse qu'à la cuisson haute, fixant couleur, brillance et texture. Les céramiques non émaillées comme le Bizen s'en passent et laissent le four finir la surface.
Cette cuisson recèle une autre variable : son atmosphère. L'oxydation (riche en air) laisse une glaçure au cuivre verte ; la réduction (privée d'air) arrache l'oxygène de l'oxyde et la même glaçure sort rouge sang (辰砂, shinsha) — couleur opposée, décidée par le feu.
Le vrai carrefour, c'est le four
La ligne de partage moderne oppose les fours maîtrisés aux fours à bois. Les fours électriques et à gaz règlent une température et la répètent — l'électrique tourne propre et oxydant, le gaz peut être étouffé en réduction pour les rouges de cuivre et les verts céladon. Ils sont le choix par défaut pour la vaisselle émaillée ; toute leur vertu est que la pièce numéro deux ressemble à la pièce numéro un.
Les fours à bois renoncent à cela délibérément. La flamme et la cendre volante écrivent la surface, si bien que deux pièces ne sortent jamais pareilles — c'est tout le propos du Bizen, du Shigaraki et de l'Iga. Au sein de la cuisson au bois, deux conceptions historiques se partagent le terrain.

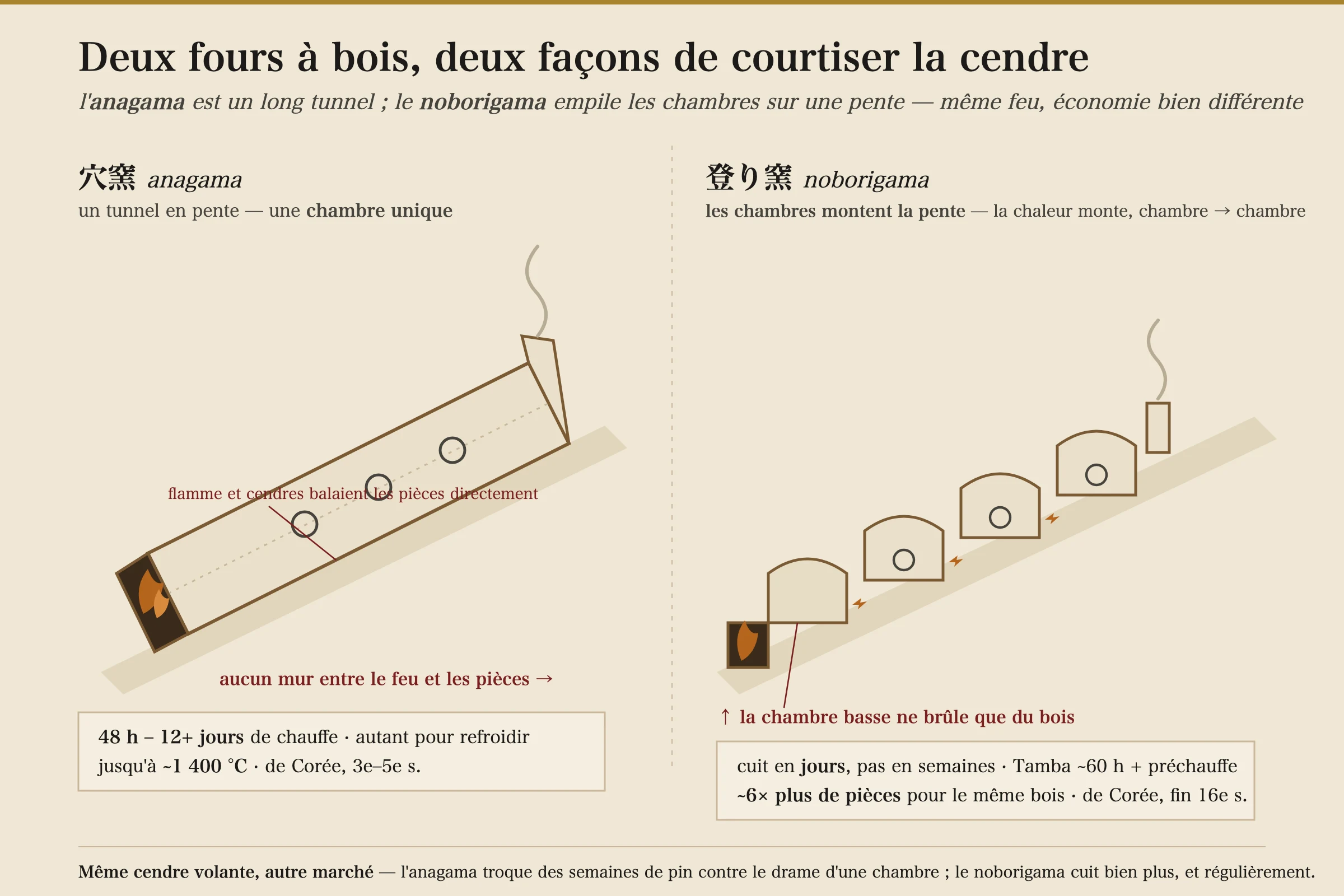

L'anagama (穴窯) est un unique long tunnel en pente — une seule chambre creusée dans une colline, foyer en bas et cheminée en haut. Son trait déterminant : aucun mur entre le feu et les pièces, si bien que flamme et cendre balaient directement la céramique. Il cuit de 48 heures à 12 jours ou plus sans interruption (celui de Tamba dure environ deux semaines), demande environ autant de temps pour refroidir, et atteint jusqu'à ~1 400 °C. Il est arrivé de la péninsule coréenne via Kyūshū aux IIIe–Ve siècles et sous-tend à la fois l'ancienne céramique Sue et les Six Anciens Fours médiévaux.
Le noborigama (登り窯) est un escalier de chambres reliées grimpant une pente. La chaleur monte de l'une à la suivante, des ouvertures latérales alimentent chacune en pin fendu, et la chambre la plus basse ne brûle souvent que du combustible pour stabiliser celles du dessus. Il atteint environ 1 300 °C et cuit en quelques jours — Tamba fait tourner ses chambres environ 60 heures après un préchauffage de 30 à 40 heures — et à bois égal, il cuit plus de six fois plus de pièces qu'une fosse à chambre unique, plus uniformément. Il est venu bien plus tard, à la fin du XVIe siècle, apporté par des potiers coréens emmenés au Japon lors de la campagne de Toyotomi Hideyoshi de 1592 — la vague qui a aussi ensemencé les fours de Karatsu, d'Arita, de Hagi et de Satsuma. (Un captif, Yi Sam-pyeong, est traditionnellement crédité d'avoir trouvé l'argile à porcelaine d'Arita, bien que les historiens contestent cette attribution.)
Pourquoi le four à bois rend chaque pièce unique
Ce que le feu fait de lui-même est le yōhen (窯変, « transformation par le four ») — les glissements imprévus de couleur, de texture et de glaçure que la cuisson produit. Le plus frappant est la glaçure de cendre naturelle (自然釉, shizen-yū) : à mesure que le pin brûle pendant des jours, une fine cendre dérive à travers la chambre, se dépose sur les pièces, et au-delà d'environ 1 200 °C fond et fusionne avec l'argile en une véritable glaçure de verre — personne ne l'a appliquée au pinceau. La chimie est ordinaire : la cendre de bois est riche en oxydes de calcium et de potassium, qui agissent comme fondants, faisant fondre la silice et l'alumine de l'argile en verre autour de 1 250–1 300 °C — s'accumulant, verte et brillante, là où la cendre est tombée épaisse, sèche et nue là où peu s'est déposé.
Cela fut découvert par accident : la cendre glaçait déjà les pièces de l'ancienne céramique Sue dès la fin du VIe siècle, avant que quiconque ne le fasse à dessein ; la glaçure de cendre délibérée et applicable au pinceau n'est venue que plus tard, aux fours de Sanage vers le IXe siècle.
Le dernier élément est le placement. Dans ce tunnel sans mur, l'endroit où une pièce se tient est décisif : près du foyer, cendre et chaleur abondantes ; enfouie dans les braises, une zone réduite et étouffée ; derrière une autre pièce, une « ombre » nue. Le potier courtise ces effets mais ne peut les dicter — c'est pourquoi chaque pièce est unique, et pourquoi ces marques sont lues, nommées et prisées.
Ainsi, « comment fabrique-t-on la céramique japonaise » a deux réponses : la colonne vertébrale quasi universelle, et le four qui sépare le mug d'usine du bol à thé de collection. Avec cette carte, les céramiques trouvent leur place : le Bizen est un grès non émaillé fini entièrement par le four à bois ; qu'une pièce soit grès ou porcelaine s'est décidé dès l'argile ; l'étape du biscuit poreux explique pourquoi certaines céramiques ont besoin d'un culottage avant usage ; et l'endroit où chaque style est fabriqué retrace ces fours à travers le pays.
