Un tarro de Bizen liso y sin esmaltar puede costar más que un cuenco de porcelana blanca impecable, y la razón no es la arcilla — es el fuego. Y sin embargo casi toda pieza japonesa, desde un tosco cuenco de té hasta un plato de Kutani pintado, descansa sobre una sola frase: la arcilla se moldea blanda, se seca dura y se cuece dos veces. Cómo se forma, si se esmalta o no, qué horno la termina — todo lo demás cuelga de esa columna vertebral.
La columna: blanda, y luego dos veces por el fuego
La arcilla cruda se refina y se amasa a mano — una preparación que en el fondo es seguridad. El amasado reparte la humedad para que la pared se levante y se seque sin alabearse y, sobre todo, expulsa el aire atrapado: una burbuja atrapada se dilata con el calor y puede agrietar o reventar la pieza. El método japonés es un plegado en espiral — kikumomi (菊練り, "amasado crisantemo"), llamado así por el patrón de pétalos que deja.
La pieza se forma entonces (más abajo), se seca hasta dureza de cuero y se tornea — pie y paredes rebajados con una kanna metálica (este paso es el kezuri). Ahora se encuentra con el fuego. La cocción de bizcocho (素焼き, suyaki) es deliberadamente baja, más o menos 800-900 °C (Kutani cerca de los 850 °C), y convierte la arcilla frágil en un bizcocho poroso y manejable que absorbe el esmalte de forma pareja en vez de desmoronarse al mojarse. La decoración pintada suele ir aquí, entre las dos cocciones.
Tras el esmaltado llega la cocción principal (本焼き, honyaki), y esta sí es caliente — típicamente 1250-1400 °C (Kutani, 1300-1400 °C durante 15 a 20 horas). Vitrifica el cuerpo y funde el esmalte hasta hacerlo vidrio. La porcelana decorada añade una tercera cocción baja (~800-900 °C) para fijar sus esmaltes, de modo que un plato pintado puede pasar por el horno tres o cuatro veces — pero el caso corriente sigue siendo baja para fijar, alta para vitrificar.
Torno, mano o molde
Tres familias de formado, elegidas según la forma que se busca:
- Torneado (轆轤, rokuro) levanta un pellón que gira hasta convertirlo en pared por el giro y la presión de la mano; empieza por el centrado y brilla en las formas redondas — cuencos, tazas, botellas.
- Modelado a mano (手びねり, tebineri) no usa torno: pellizcar una bola abierta, enrollar (himozukuri) churros como cuerdas, placas (tatara) a partir de láminas para platos y formas angulosas, y kurinuki, vaciar un bloque macizo.
- Molde, que prensa o cuela la arcilla para formas repetibles — el camino que toma buena parte de la cerámica de producción, Kutani incluido.
El esmalte es vidrio, y el color lo elige el fuego
Un esmalte (釉薬, yūyaku) no es pintura, sino una lechada mineral — clásicamente ceniza de madera, feldespato, sílice, un fundente y un colorante — que solo se vuelve vítrea en la cocción alta, fijando color, brillo y textura. Las piezas sin esmaltar como el Bizen se lo saltan y dejan que el horno termine la superficie.
Esa cocción esconde otra variable: su atmósfera. La oxidación (rica en aire) deja verde un esmalte de cobre; la reducción (falta de aire) le arranca oxígeno al óxido y el mismo esmalte sale rojo sangre (辰砂, shinsha) — color opuesto, decidido por el fuego.
La verdadera bifurcación es el horno
La división moderna está entre los hornos controlados y los de leña. Los hornos eléctricos y de gas fijan una temperatura y la repiten — el eléctrico va limpio y oxidante, el de gas se puede estrangular hasta la reducción para lograr rojos de cobre y verdes celadón. Son la opción por defecto para la vajilla esmaltada; toda su virtud es que la pieza dos sea igual a la pieza uno.
Los hornos de leña renuncian a eso a propósito. La llama y la ceniza volante escriben la superficie, así que no hay dos piezas iguales — la razón de ser misma del Bizen, el Shigaraki y el Iga. Dentro de la cocción a leña, dos diseños históricos se reparten el terreno.

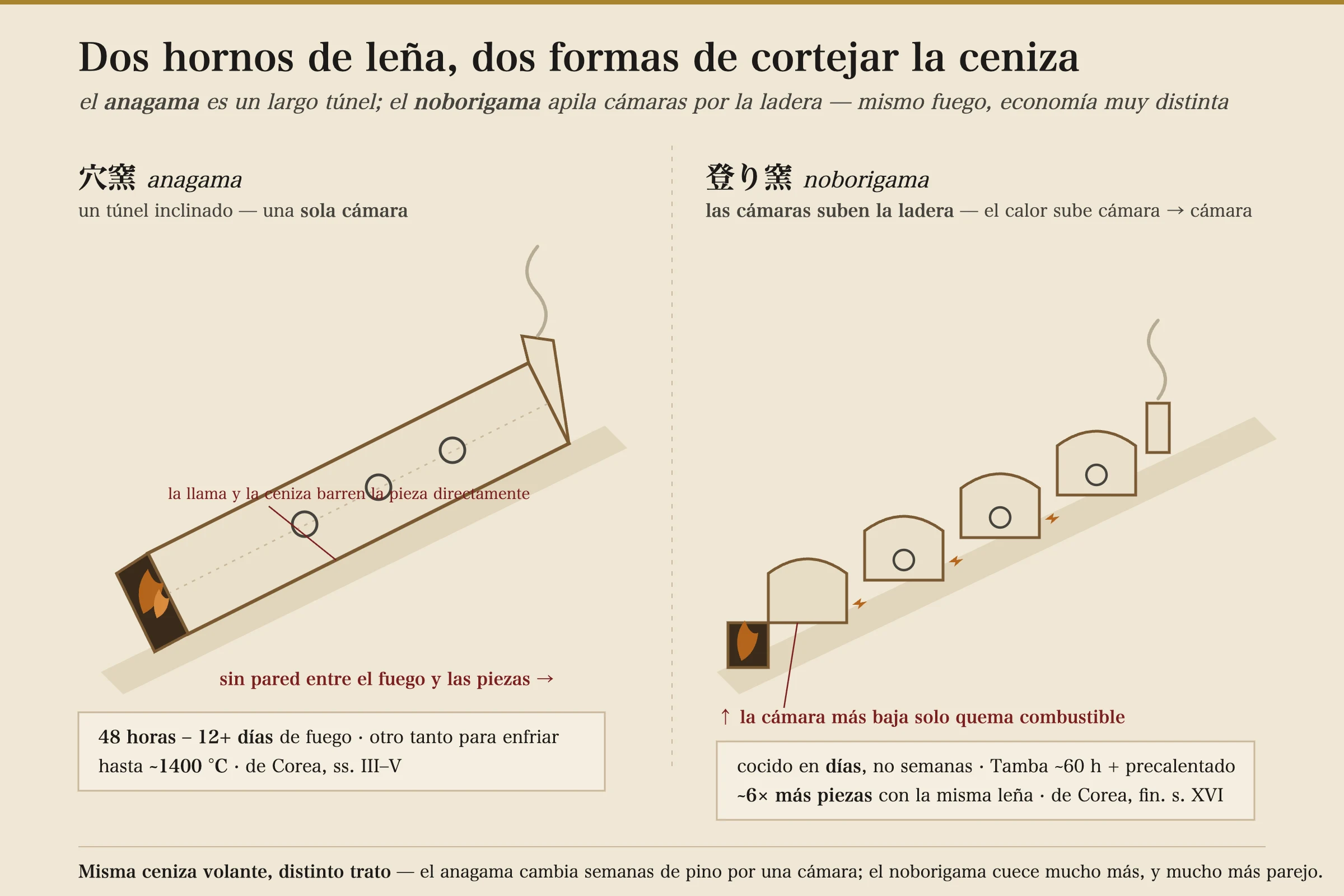

El anagama (穴窯) es un único túnel largo e inclinado — una sola cámara excavada en una ladera, con el hogar abajo y la chimenea arriba. Su rasgo definitorio: ninguna pared entre el fuego y las piezas, de modo que la llama y la ceniza barren directamente la superficie. Cuece de 48 horas a 12 días o más sin parar (la cocción de Tamba dura unas dos semanas), necesita otro tanto para enfriarse y alcanza hasta ~1400 °C. Llegó desde la península coreana vía Kyūshū entre los siglos III y V y está detrás tanto de la antigua cerámica Sue como de los medievales Seis Hornos Antiguos.
El noborigama (登り窯) es una escalera de cámaras conectadas que trepa por una ladera. El calor sube de una a la siguiente, las bocas laterales alimentan pino partido a cada una, y la cámara más baja a menudo quema solo combustible para estabilizar las de arriba. Alcanza alrededor de 1300 °C y cuece en días — Tamba mantiene sus cámaras unas 60 horas tras un precalentado de 30-40 horas — y, con la misma leña, cuece más de seis veces más piezas que una fosa de una sola cámara, y de forma más pareja. Llegó mucho más tarde, a finales del siglo XVI, traído por alfareros coreanos llevados a Japón durante la campaña de Toyotomi Hideyoshi de 1592 — la misma oleada que sembró los hornos de Karatsu, Arita, Hagi y Satsuma. (A uno de aquellos cautivos, Yi Sam-pyeong, se le atribuye por tradición el hallazgo de la arcilla de porcelana de Arita, aunque los historiadores discuten la atribución.)
Por qué el horno de leña hace piezas únicas
Lo que el fuego hace por su cuenta es el yōhen (窯変, "transformación del horno") — los cambios imprevistos de color, textura y esmalte que produce la cocción. El más llamativo es el esmalte de ceniza natural (自然釉, shizen-yū): mientras el pino arde durante días, la ceniza fina vuela por la cámara, se posa sobre las piezas y, por encima de unos 1200 °C, funde y se fusiona con la arcilla como un esmalte de vidrio genuino — nadie lo pintó. La química es corriente: la ceniza de madera es rica en óxidos de calcio y de potasio, que actúan como fundentes y funden la sílice y la alúmina de la arcilla hasta hacerlas vidrio hacia los 1250-1300 °C — encharcada, verde y brillante donde cayó gruesa; seca y desnuda donde cayó poca.
Esto se descubrió por accidente: ya en la antigua cerámica Sue de Japón, hacia finales del siglo VI, la ceniza esmaltaba las piezas antes de que nadie lo hiciera a propósito; el esmalte de ceniza deliberado, aplicable a pincel, no llegó hasta después, en los hornos de Sanage hacia el siglo IX.
La última pieza es la colocación. En ese túnel sin paredes, dónde se pone cada pieza lo es todo: cerca del hogar, mucha ceniza y calor; hundida en las brasas, una zona reducida y ahogada; detrás de otra pieza, una "sombra" desnuda. El ceramista corteja estos efectos pero no puede dictarlos — por eso cada pieza es única, y por eso las marcas se leen, se nombran y se aprecian.
Así que "cómo se hace la cerámica japonesa" tiene dos respuestas: la columna casi universal, y el horno que separa una taza de fábrica de un cuenco de té de colección. Con ese mapa, las cerámicas encuentran su sitio: el Bizen es gres sin esmaltar terminado por entero por el horno de leña; si una pieza es gres o porcelana se decidió allá en la arcilla; la etapa porosa del bizcocho es por lo que algunas piezas necesitan curarse antes de usarse; y dónde se hace cada estilo rastrea estos hornos por todo el país.
