一把成品日本刀看起来像一整片钢，但它几乎从不是。拿起一把包层三德刀，你通常握着的是两种金属熔成的一把刀：一条又硬又脆的切割钢窄带，埋在一层更厚的软铁外套里。那个诀窍——叫作包层，或合わせ awase——正是整门手艺围绕建立的理念。看清它一次，你会遇到的其他每一个术语（三枚合、本烧、霞、那奇特的多段打磨）都会整齐地排在它后面。
那一个理念：硬钢裹在软铁里
一把好厨刀想要两样彼此打架的东西。刃口需要硬——高碳钢，能磨出锋利刃并守住它——但硬钢又脆，容易生锈，磨起来是场折磨。刀身需要韧——软钢，能甩掉磕碰，磨得快——但软钢连一分钟的刃都守不住。
日本刀匠用物理而非化学的方式了结了这场争论：把一条硬钢恰好放在你切割的地方，其余一切裹进软铁。硬刀芯是钢（hagane，鋼）；软外套是地金（jigane，地金）或软铁（nan-tetsu），一位堺市刀匠干脆把它描述为『死软的铁』。把两者焊在一起，你就得到一把在关键处锋利、其余处宽容的刀——而且，正如堺市老铺一文字所指出的，它需要『更少的刀芯钢』，因而制作成本更低。这就是包层，也是为什么绝大多数日本刀是层压的而非实心的。

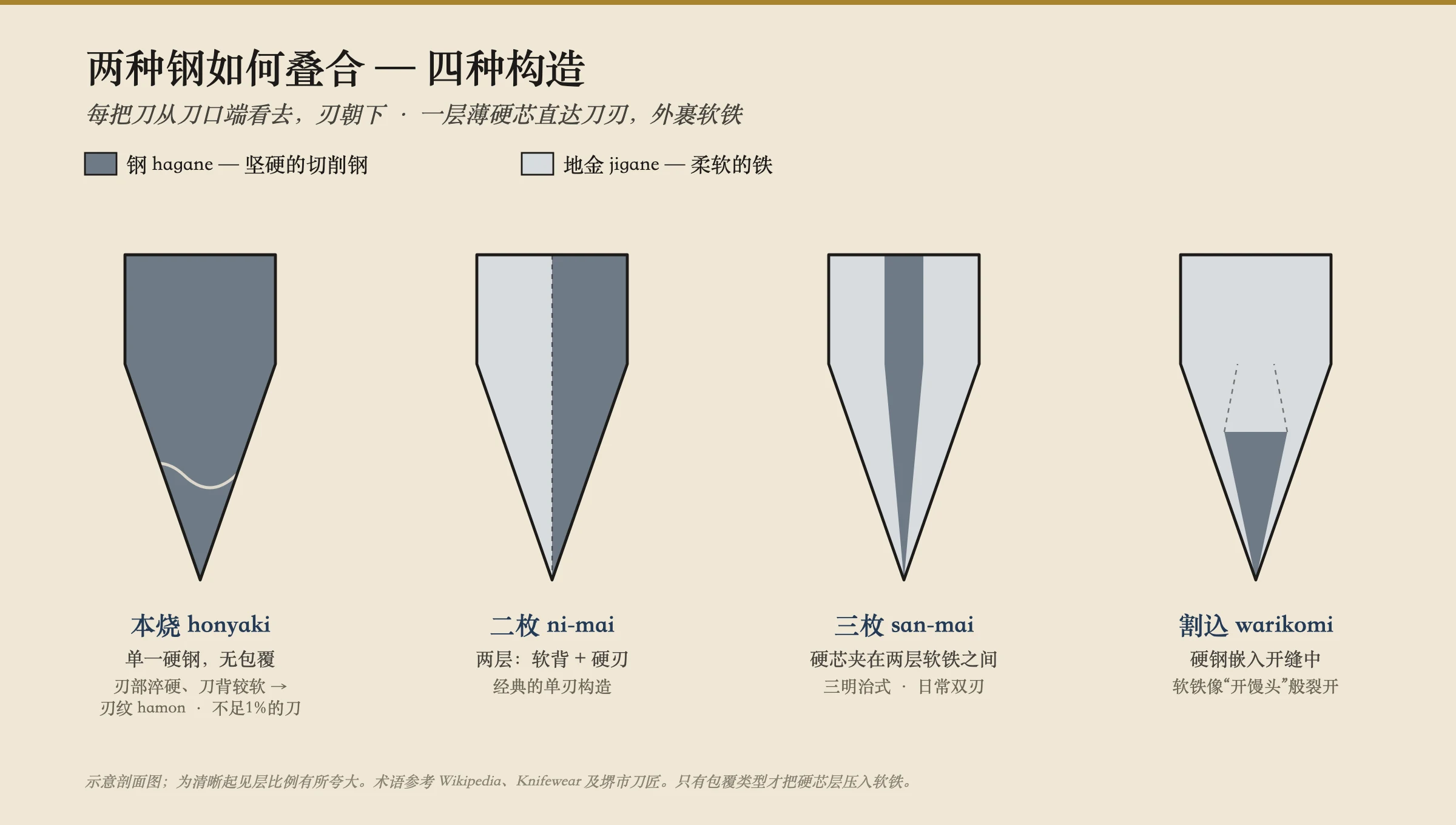

那两种金属如何叠放，正是所有构造词汇所命名的：
- 二枚（二枚）——两层，一块软背贴合一块硬刃；经典的单面刃构造。
- 三枚合（三枚）——一块硬芯夹在两层软外层之间；日常的双面刃构造。Knifewear 把它比作三明治，硬切割钢在刃口露出，像『一片挂在边缘外的火腿』。
- 割込（割り込み）——软铁被加热并『像热狗面包一样』劈开，一根硬钢条落入槽中并锻焊封合。
沿着流水线走，从钢到刃
现在看一把刀被打造出来。传统上，下面每个阶段属于不同的专门匠人——稍后详谈——但这个次序在各处都成立。
1. 锻焊包层。 把钢条加热到通红，撒上硼砂和铁粉——一种清洁贴合面并降低焊接点的助熔剂——贴上地金，在约 1000°C 的窑中重新加热，直到两者熔成一块坯料。
2. 锻造成型（成形，seikei）。 那块坯料被加热并一遍遍捶打，朝刀的尺寸拉伸，反复的锤锻精炼了钢的晶粒。在单面刃刀上，背面那道浅浅的凹槽——让那些刀切割和脱离都如此利落的裏透き（urasuki）——就是在这个阶段锻入的（其几何在单面刃 vs 双面刃中）。
3. 硬化（烧入，yaki-ire）。 成型的刀身被加热到约 750–800°C 并在水中淬火，把钢锁定为硬态。水比油更快更猛烈——最大硬度，但有真实的开裂风险——这就是为什么一次干净的水淬是最高难度作品的标志。
4. 回火（烧戻，yaki-modoshi）。 刚出淬火液时，刃口会硬如玻璃，切第一根胡萝卜就崩。所以刀身被温和地重新加热到 150–200°C 再让它冷却，用一丝硬度换回韧性——匠人称之为『粘性』。
5. 打磨（刃付，hatsuke）。 一块硬化的刀坯还不是一把刀；它还没有刃。给它磨出刃是一门自成体系的手艺，分阶段进行——粗磨（aratogi） → 平磨（hiratogi） → 本磨（hontogi） → 抛光。这里才真正切出刃角，出现雾蒙蒙的*霞（kasumi）*饰面，也是你日后会在磨石上维护它的地方。
6. 装柄（柄付，etsuke）。 最后，把**茎（nakago，刀舌）**加热后打进一个木质和柄里。因为那一切加热和捶打会让薄刀身翘曲，最后一步是手工矫正这些变形。
一种钢还是两种：本烧 vs 霞
以上一切都假设有包层。有一条更稀有的路，刀匠完全不用软外套——单一硬钢，从刃到脊。这就是本烧（本焼），手艺的顶峰。为防止一把全硬的刀身碎裂，刀匠对它进行差异硬化：只有刃口被淬硬，而刀脊保持较软、能吸收冲击，经典做法是在水淬前把刀脊涂上黏土（水本烧）。硬化与未硬化钢之间的分界随后浮现为刀身上一道波浪线——刃文（刃文），正是武士刀上被珍视的那道回火线。
本烧做起来很折磨：水淬一块硬全钢会常常裂刀，所以一位大师一年或许只能完成约 30 把，而 Knifewear 估算本烧占日本产量『不到 1%』。包层刀——因软铁与亮钢相接处那朦胧的样子而被称为霞（霞）『雾蒙蒙』，或合わせ『接合』——放弃了本烧一点点的极致刃口和寿命，换来更坚韧、更便宜、也好磨得多。对于除了一小撮收藏家和专业人士之外的所有人，这个取舍正是包层胜出的原因。
三只手，一把刀
这里是外人很少料到的部分：在堺市，专业刀的历史心脏，没有单独一个人从头做完整把刀。工作被拆分给各专门匠人。一位**锻冶师（kajiya）锻造并硬化刀身；一位研师（togishi）磨出刃角并定刃；一位柄师（tsukashi）**装上和柄。每一把刀，正如堺市老铺 Hasu-Seizo 所描述的，都要经过至少三位专门匠人之手，其中每一位都用一辈子钻研一个阶段。尤其打磨，被视为不亚于锻造的尊贵——锻造你刀身的人，几乎肯定没有打磨过它。
那种分工由来已久。堺市的制刃技艺源自刀剑锻造，转折发生在 16 世纪，当烟草随葡萄牙商人传入，堺市刀匠开始制作切碎烟叶的刀。他们的烟草刀击败了进口货；德川幕府授予经认证的堺刀『堺极（堺極）』品质印记，声誉传遍全日本。今天在世的许多堺市匠人是其门第的第四、第五或第六代。
那张图
所以一把日本刀是一场用钢了结的小小争论：在切割处硬，在握持处软，硬化到能咬入又回火到能存活，然后由各自独立的手研磨和装柄。包层是这门手艺不断重复的那一句话。从这里出发，其他每一块拼图都在这条线上有位置——哪种钢填进刀芯，刃如何研磨，你伸手去拿哪种刀型。这全都是同一把刀，分阶段搭建起来。
